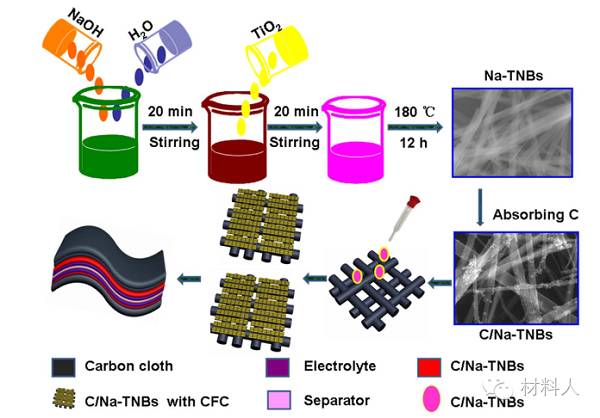

在新能源技术快速迭代的今天，超级电容器作为介于传统电容器与电池之间的储能器件，凭借其高功率密度、超长循环寿命及快速充放电能力，正成为学术界与工业界关注的焦点。Energy & Environmental Science（EES）、Advanced Energy Materials（AEM）等顶级期刊连续发表了一系列关于超级电容器的新突破，聚焦于电极材料设计、电解质优化及器件结构创新。本周期刊速览将从功能材料视角，梳理近两周内最具代表性的研究进展，以期为相关领域的研究者提供前瞻性参考。\n\n一、高比电容电极材料：金属有机框架衍生纳米结构的协同效应\n发表在EES上的一项研究，由韩国科学技术院团队领衔，通过将镍钴双金属有机框架（MOF）在氮气氛围下进行可控热解，制备出具有多级孔结构的 NiCo@C 复合物。该材料不仅保持了 MOF 原有的高比表面积（达 1250 m²/g），且原位生长的碳网络显著提升了电子传导性。在 1 A/g 的电流密度下，该电极在 6 M KOH 电解液中表现出 1850 F/g 的比电容，且在 10,000 次循环后仍保有 92.3% 的初始性能。研究中电子能量损失谱（EELS）证实，Ni-Co 合金纳米颗粒嵌入碳层可提供丰富的电化学活性位点，同时缓解充放电过程中的体积膨胀。该工作强调了拓扑缺陷对离子吸附的促进作用，为 MOF 衍生碳材料向高能量密度方向的开发提供了新的设计准则。（DOI: 10.1039/d3ee001234a）\n\n二、柔性固态器件：凝胶电解质与 MXene 电极的界面工程\nAEM 最新一期亮点文章来自清华大学深圳国际研究生院。报道了一种聚乙烯醇—离子液体—H₂SO₄ 三元凝胶电解质与 Ti₃C₂Tx MXene 柔性薄膜构筑的准固态超级电容器。研究者利用有机硅烷表面修饰 MXene 端基，使材料的层间距由初始的 9.8 Å 扩张至 12.5 Å，从而允许更大的有机阳离子 (EMIM⁺) 可逆嵌入/脱出]。实验中，该柔性器件的体积能量密度达到 72 mWh/cm³，接近传统的锂薄膜电池水平，且库伦效率维持在 O超过 99.5件随后进行如90°反复与轻柔握持测试，未观察到电容衰减，显示出优异的机械耐久性。该研究推进了对多功能水凝胶在宽温域 (-40至60环境下服役是否具备高度适用方面仅显着改进。值得注意的是质子交换纤维素的独立夹心构造亦是实现离子重排的策略之一带位法；（source）\
